產品特色：
●驅動方式採用齒輪齒條，工作頻率可較高，適用於需要快速運動及大行程的場合。
●主體材料為鋁合金，質量輕，適合內置於其它裝置。
●有長行程軌道，可配多個滑塊。
標準系列：
| 移動方式 | 移動方向 | 臺面尺寸 | 底板 |
|
平行方向 燕尾槽型 |
X：X軸一個方向 Y：XY軸兩個方向 Z：Z軸一個方向 E：XZ軸兩個方向 D：XYZ軸三個方向 |
2545：25x42 4040：40x40 4060：40x60 4090：40x90 |
無標記：帶底板 Ｎ：不帶底板 |
長行程系列：
| 移動方式 | 移動方向 | 臺面尺寸 | 軌道長度 | 滑塊數量 |
|
平行方向 燕尾槽型 |
X：X軸一個方向 Z：Z軸一個方向 |
25：25x42 40：40x40 60：60x60 |
單位：mm |
無標記：1個滑塊 數字：滑塊個數 |
| 安裝方法 |
| 帶底板 |
|
|
| 使用平臺上的沉頭孔就可以將平臺進行安裝 |
| 不帶底板 |
 |
| 前後移動平臺臺面，使用露出的沉頭孔進行安裝。 或者使用底面上的螺紋孔進行安裝 |
| 長行程 |
 |
| 從上可使用沉頭孔進行安裝，從下可使用螺紋孔進行安裝。 |

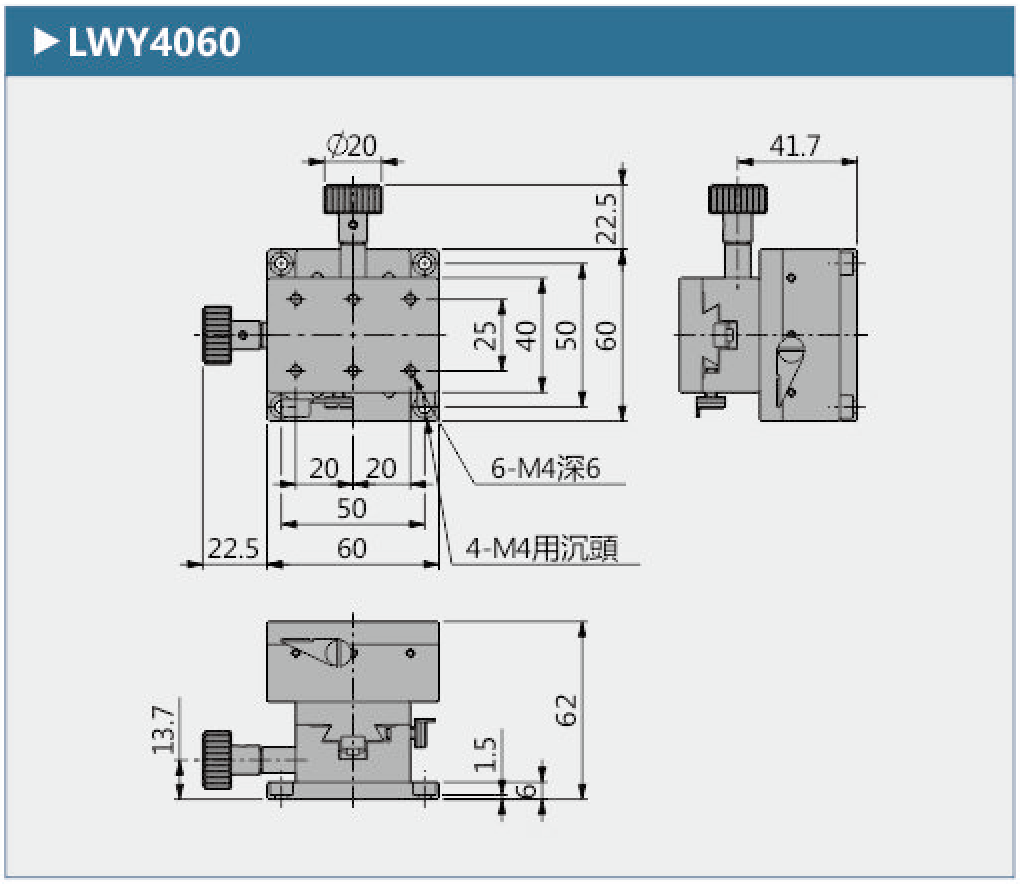

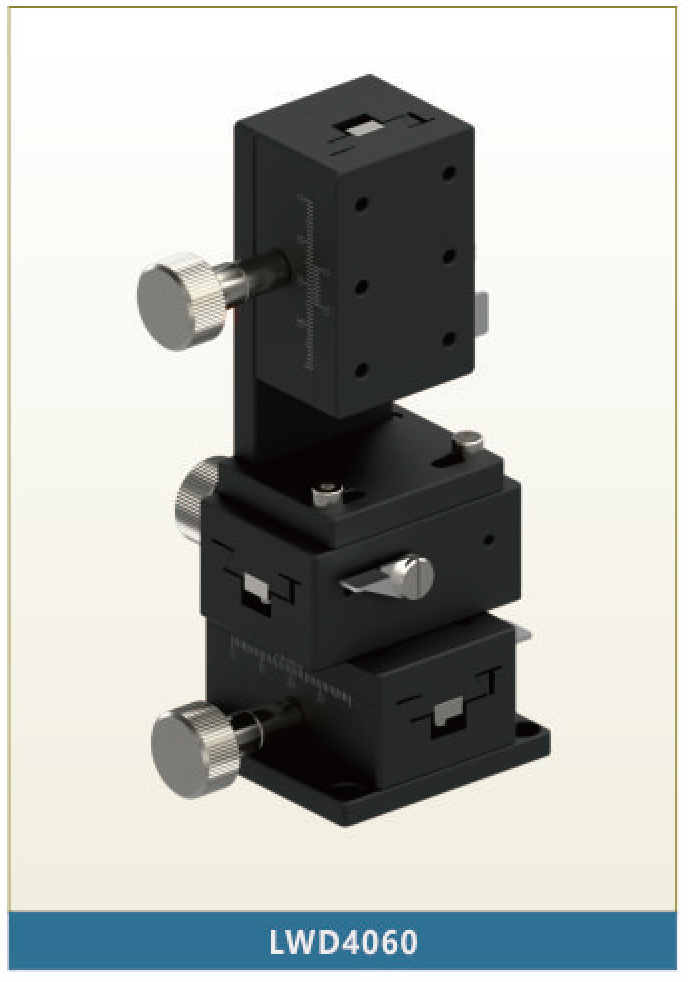

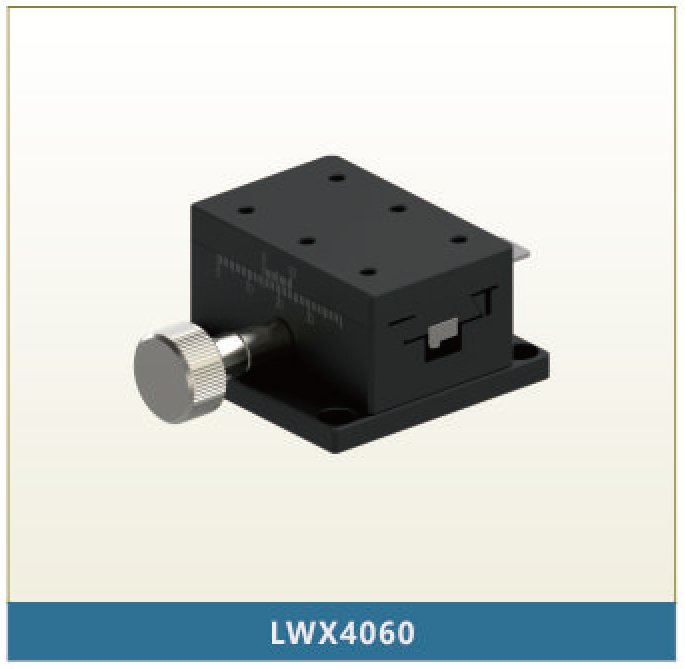

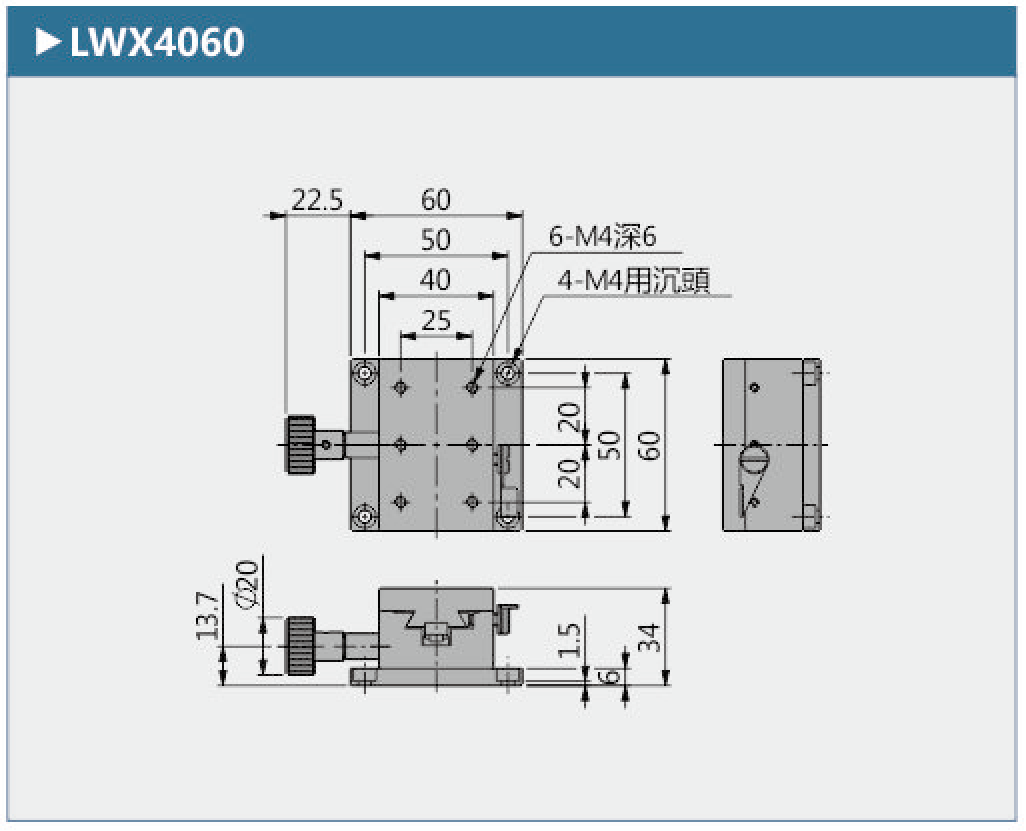

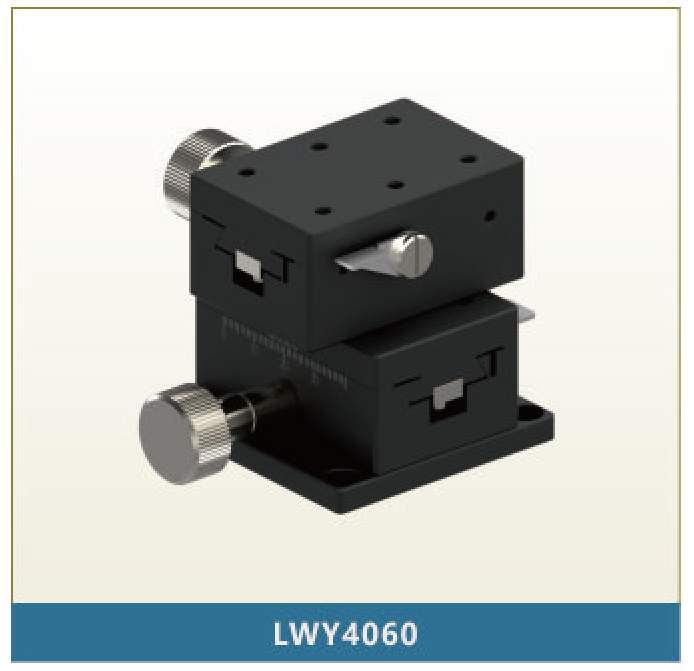

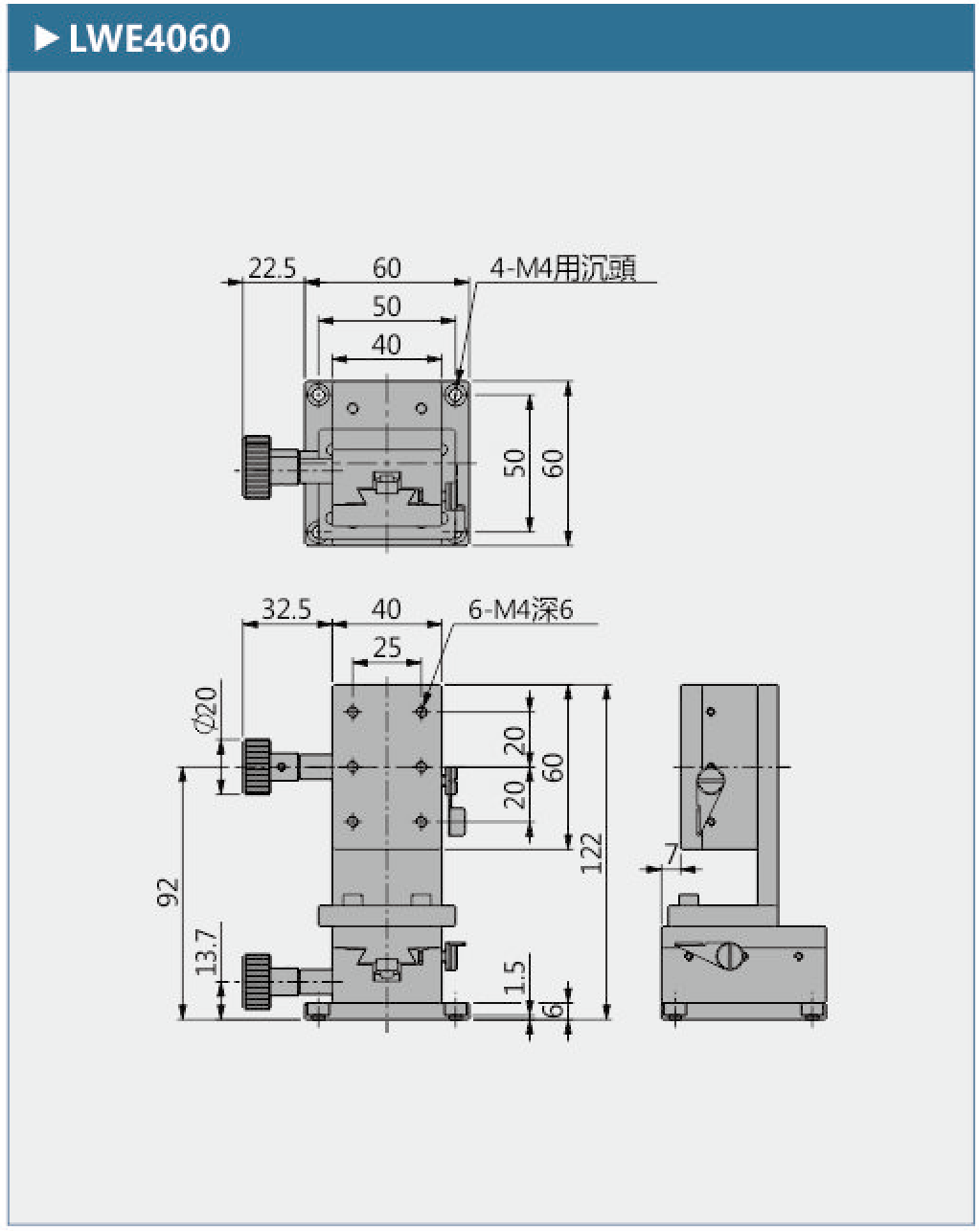

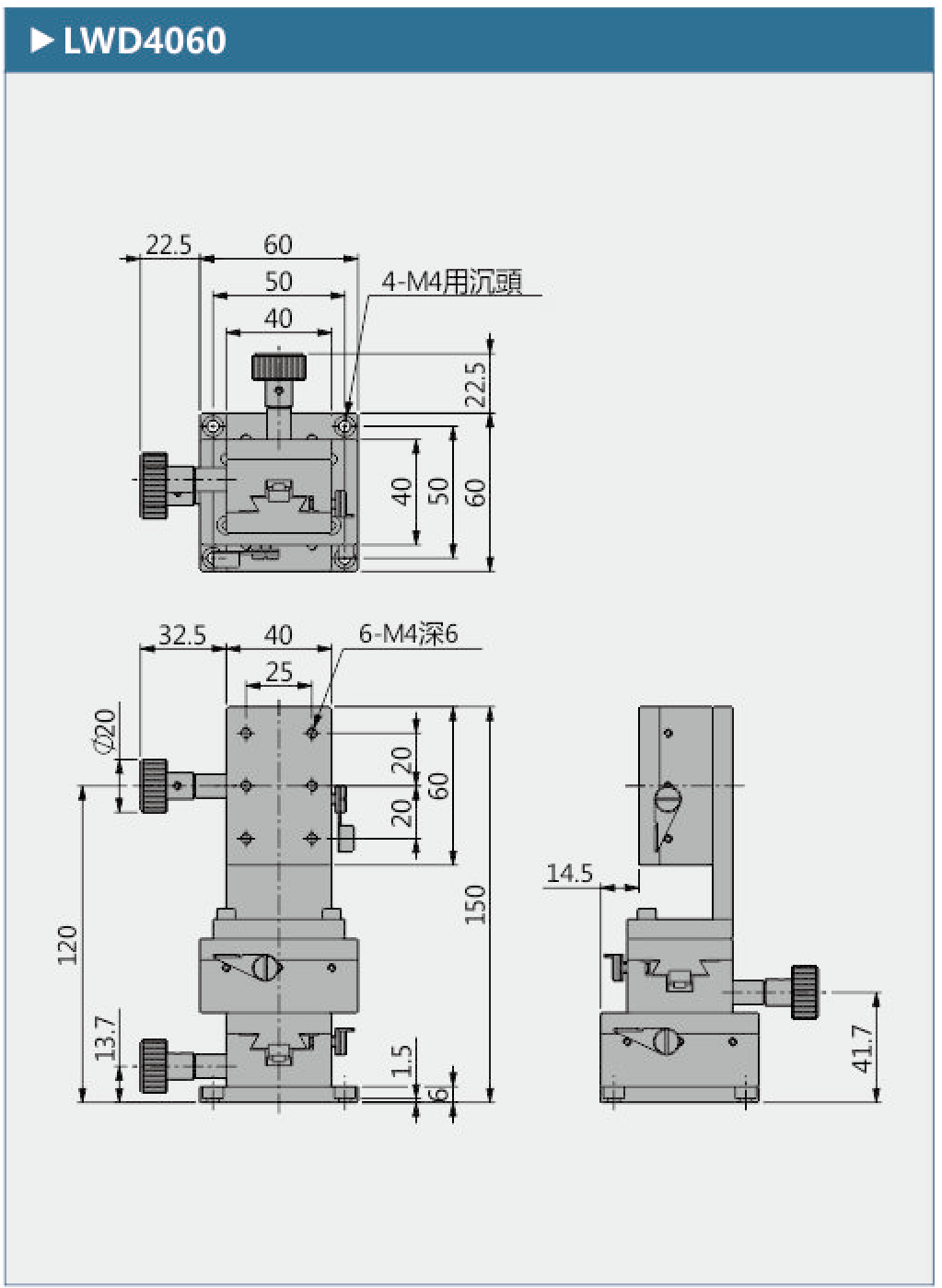

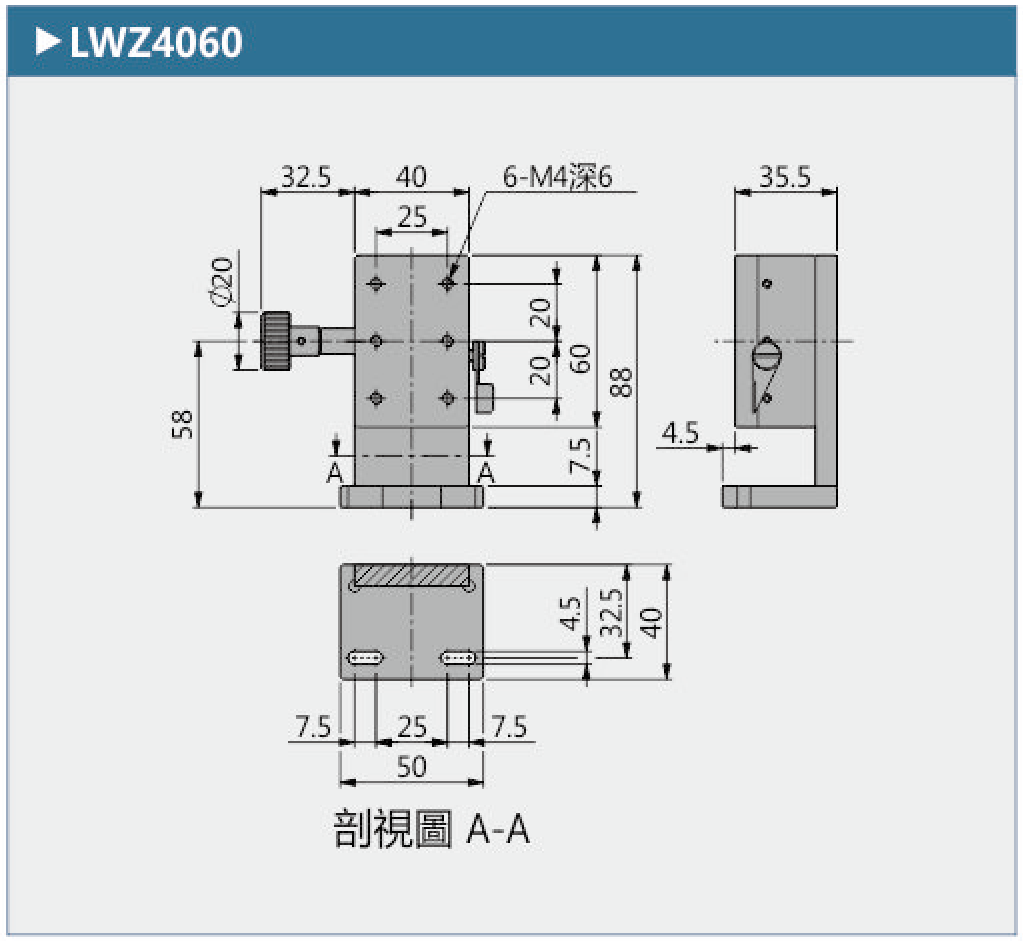

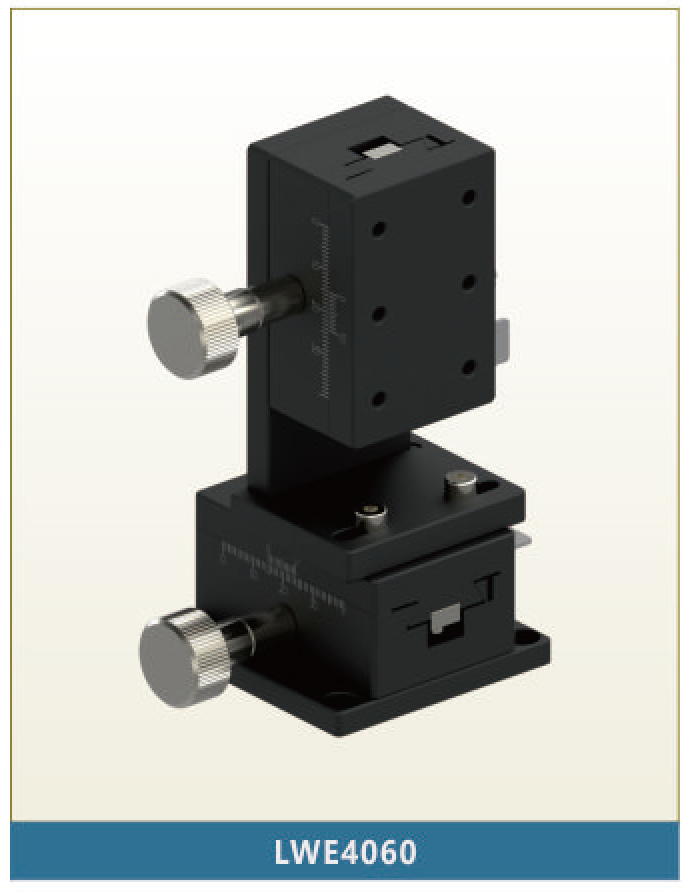

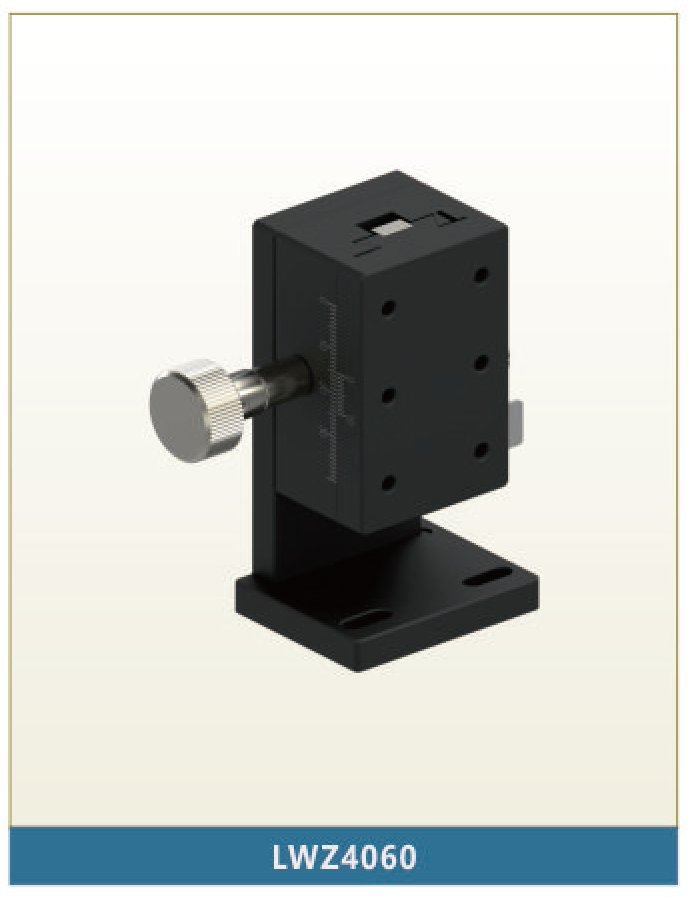

| LWX4060 | LWY4060 | LWZ4060 | LWE4060 | LWD4060 | |
| 移動方向 | X軸一個方向 | XY軸兩個方向 | Z軸一個方向 | XZ軸兩個方向 | XYZ軸三個方向 |
| 主體材質 | 鋁合金(黑色陽極) | ||||
| 驅動方式 | 手輪+齒輪齒條 | ||||
| 臺面大小 | 40mm x 60mm | ||||
| 臺面厚度 | 34mm | 62mm | － | － | － |
| 行程 | ±15mm | ||||
| 負載 | 49N(5kgf) | ||||
| 最小刻度 | 0.1mm | ||||
| 移動平行度 | ≤0.3mm/30mm | ||||
| 平行度 | 0.04mm | 0.08mm | － | － | － |
| 重量 | 0.28kg | 0.5kg | 0.33kg | 0.62kg | 0.84kg |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
