產品特色：
●旋轉平台可以實現角度的精密調整。
●把台面轉到大致的位置後，使用粗微調切換螺絲固定，這樣就可以使用微分頭進行微調。
●有標準型和精密型兩種精度選擇。
●台面尺寸從∅38mm~∅160mm，規格多樣。
標準系列：
| 移動方式 | Θ軸精度 | 臺面尺寸 | 微分頭安裝位置 | 滑台厚度 | ||
|
旋轉方向 磨合型 |
無標記：標準型 Ｐ：精密型 |
單位：mm |
參考下圖 |
無標記：標準厚度 數字：非標厚度，單位mm |
||
※RSP40台面為∅38，RSP160台面為∅158。
 |
| 安裝方法 | |
|
|
|
| 使用底座上的沉頭孔，就可以將平台進行安裝。 | |
 |
|
| 旋轉工作台面，使螺絲過孔和底座上的沉頭同心，便可用螺絲 進行固定。 |
重複左側，便可將平台使用4個沉頭孔固定。 |
| 使用方法 | |
|
|
|
|
鬆掉精微調切換螺絲後，就可以用手將工作台面 進行360精調。 |
鎖緊粗微調切換螺絲後，就可以用微分頭將工作台面 進行微調，微調時，請確定鎖緊螺絲是否鬆開。調整 至所需位置時，使用鎖緊螺絲進行固定。 |

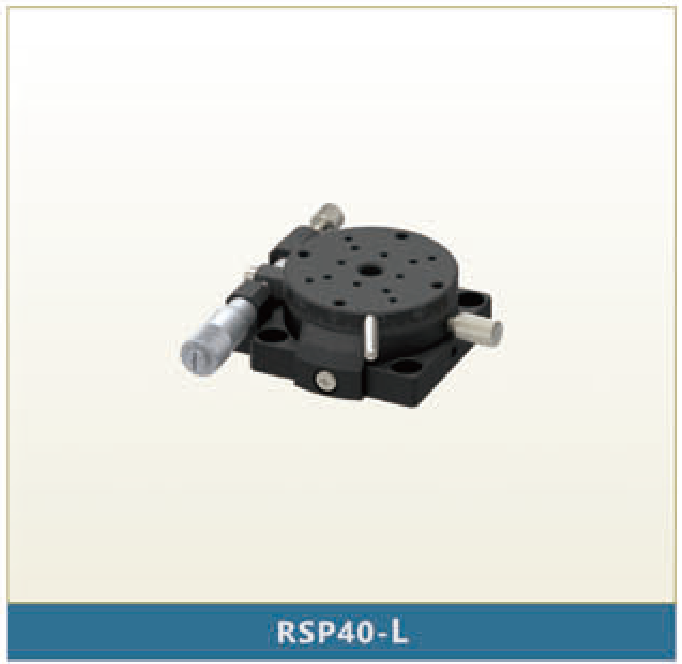

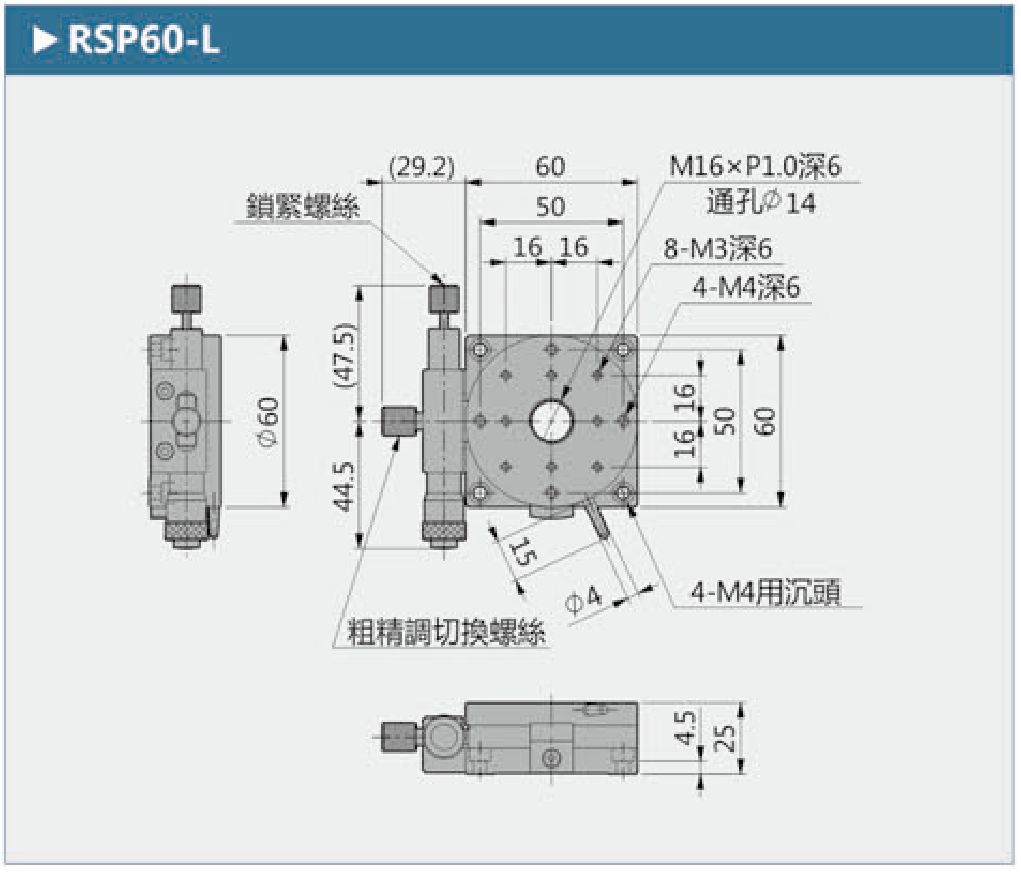

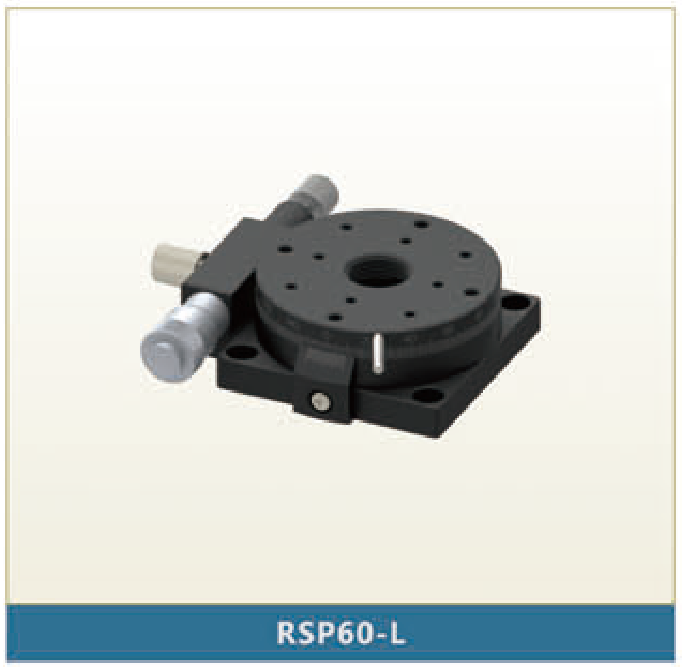

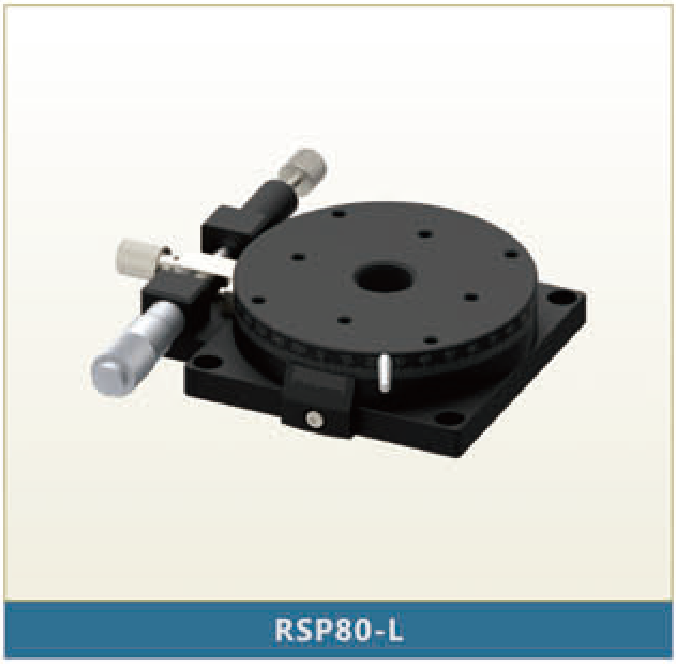

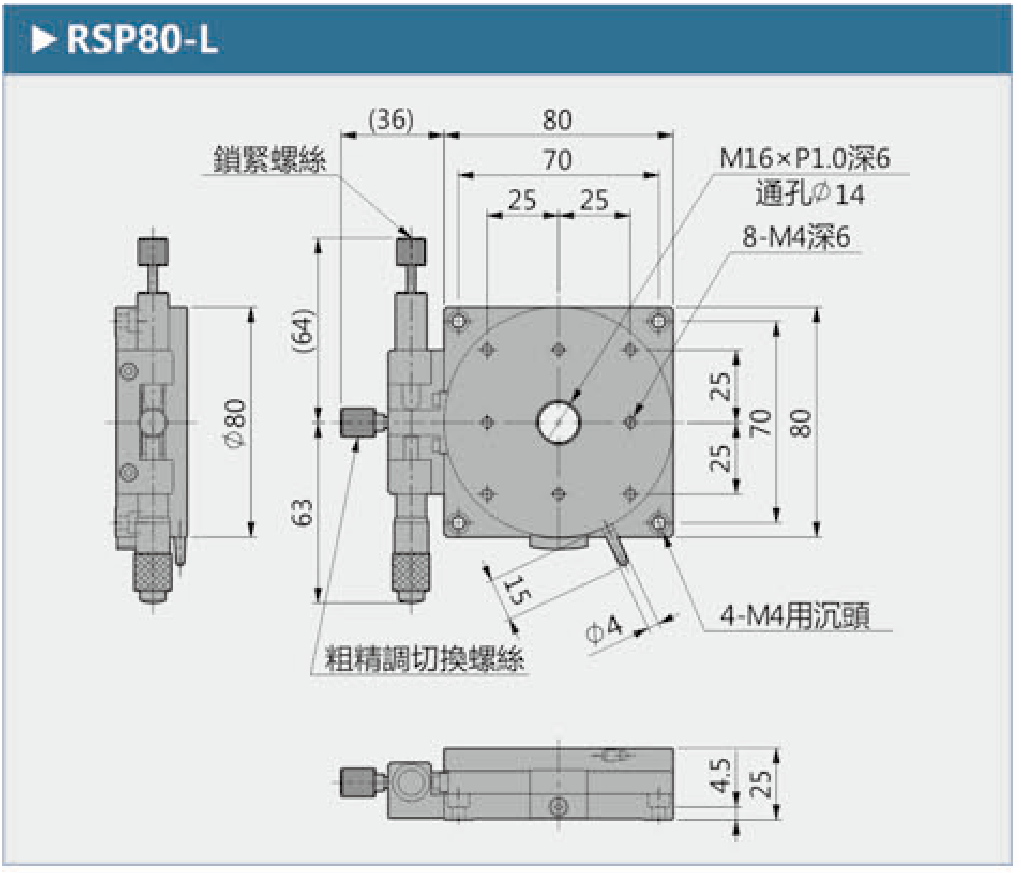

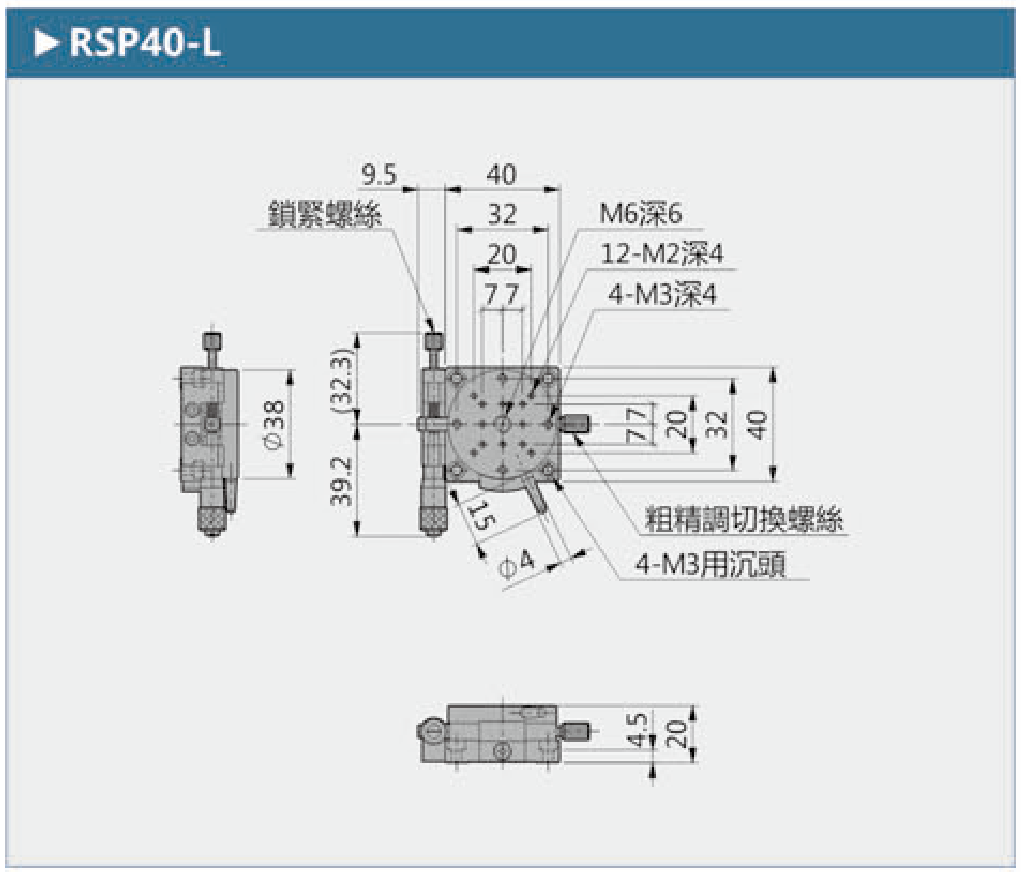

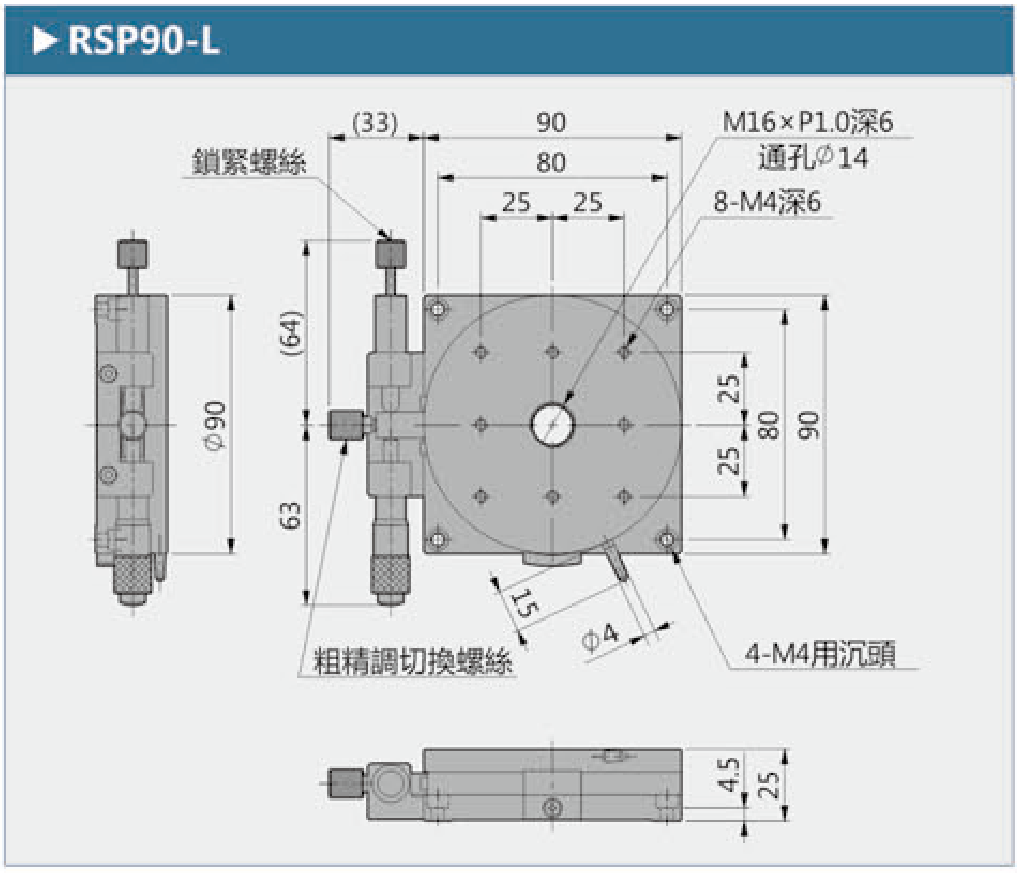

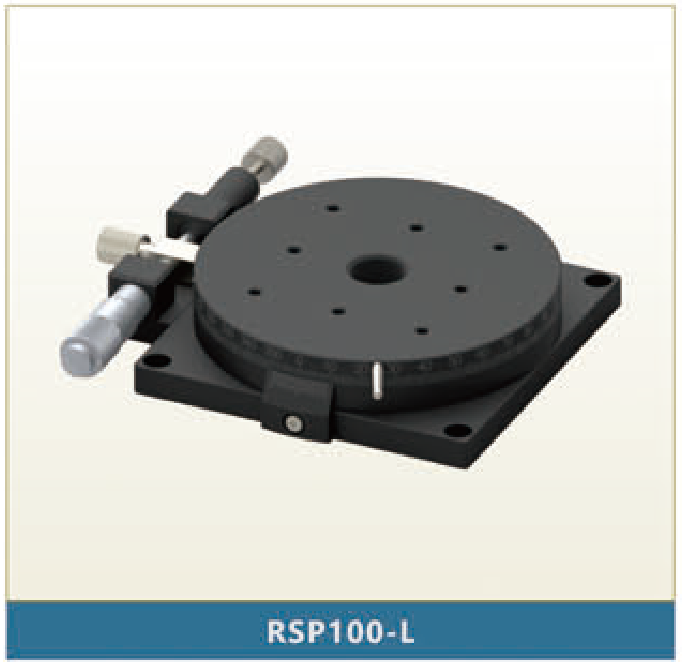

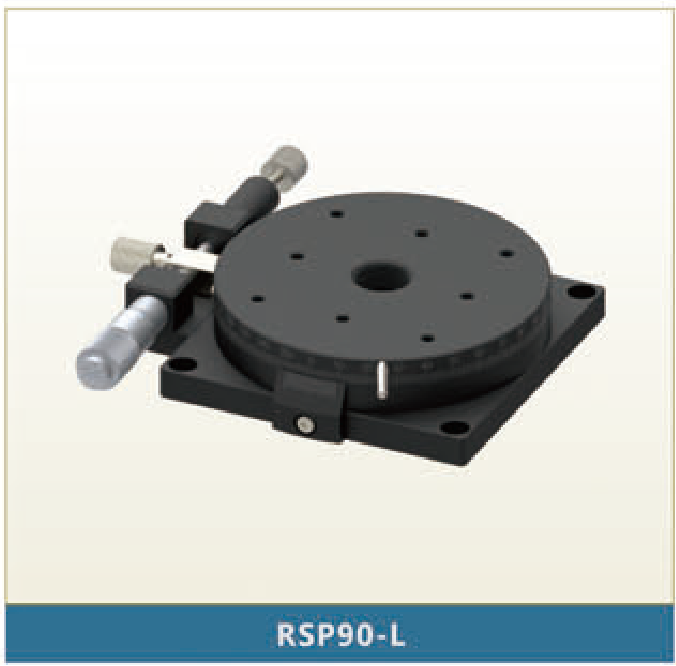

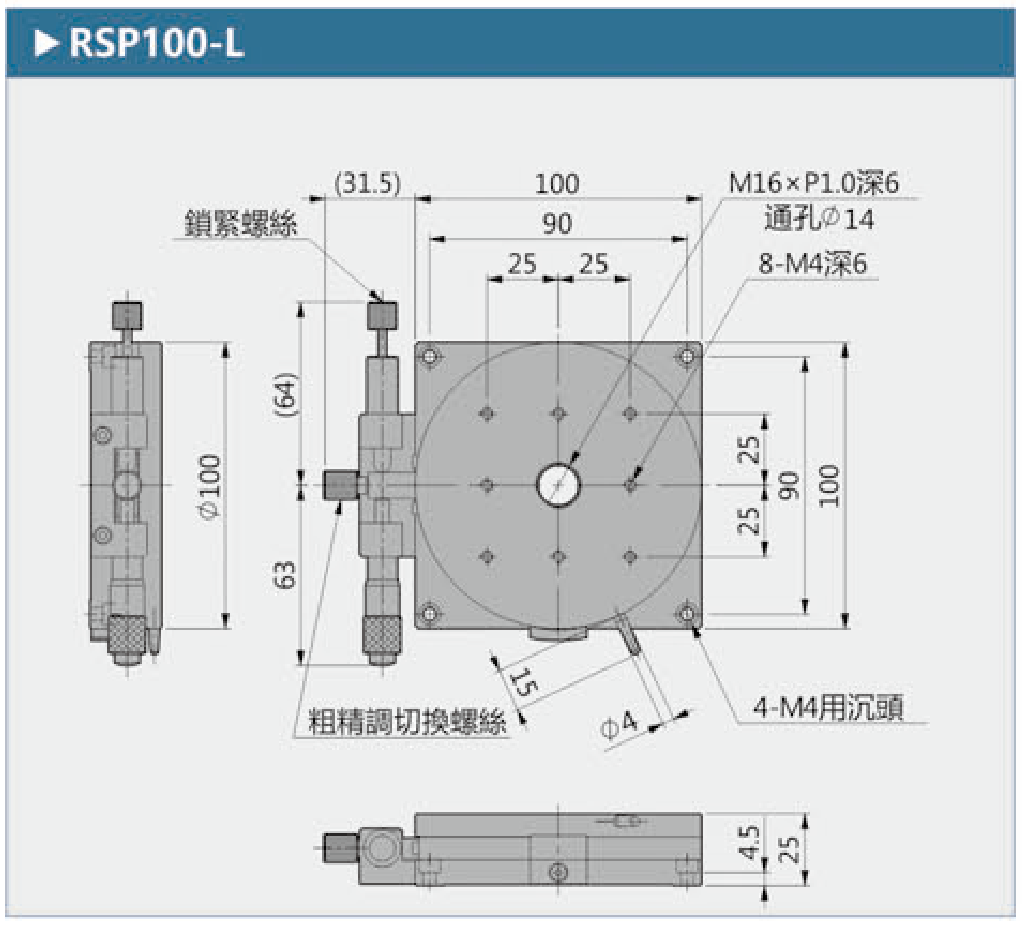

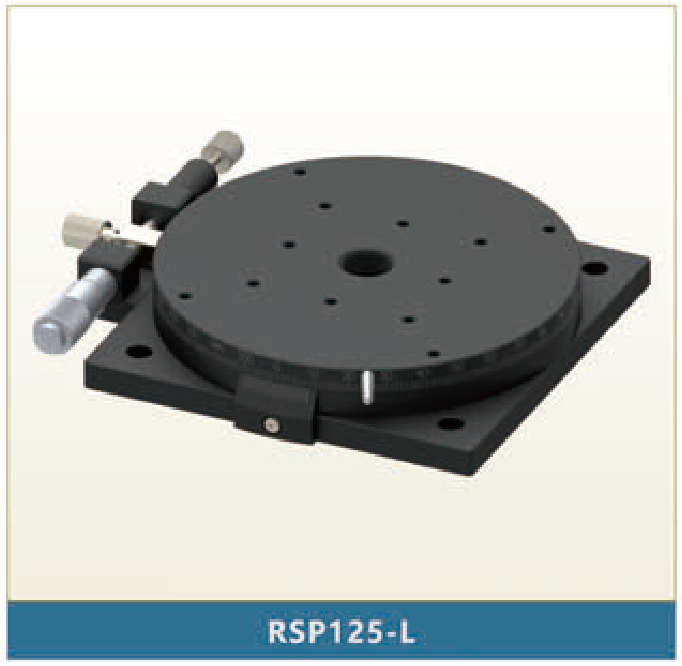

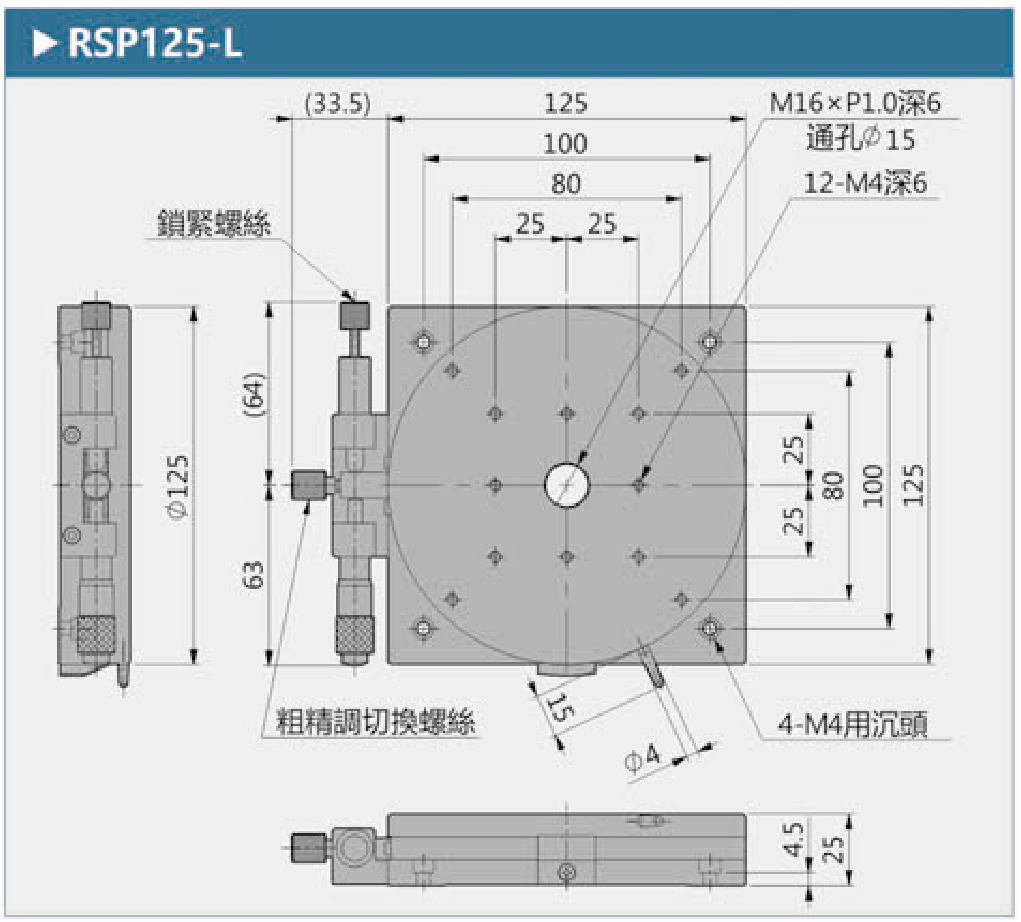

| RSP40-L | RSP60-L | RSP80-L | RSP90-L | RSP100-L | RSP125-L | |
| 移動方向 | Θ軸一個方向 | |||||
| 主體材質 | 鋁合金(黑色陽極) | |||||
| 驅動方式 | 微分頭 | |||||
| 臺面大小 | ∅38mm | ∅60mm | ∅80mm | ∅90mm | ∅100mm | ∅125mm |
| 臺面厚度 | 20mm | 25mm | ||||
| 行程 | 360°粗調，±5°微調 | |||||
| 負載 | 9.8N(1kgf) | 29.4N(3kgf) | 39.2N(4kgf) | 49N(5kgf) | ||
| 最小刻度 | 5' | |||||
| 微分頭每格 | ≈1.44' | ≈0.92' | ≈0.67' | ≈0.61' | ≈0.56' | ≈0.46' |
| 同心度 | 0.03mm | |||||
| 平行度 | 0.03mm | 0.04mm | 0.05mm | |||
| 重量 | 0.10kg | 0.30kg | 0.52kg | 0.62kg | 0.72kg | 1.20kg |
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
