環型光源 ZSP-R
AOI光源系列

環型光源 ZSP-R

環型光源 ZSP-R系列

環形光源采用高柔性基板材質，獨特的制作方法，可以任意角度彎曲，以構成具有最佳外徑、內徑和照射角度的照明系統

產品特點：

1、環形光源提供不同角度照射，能明顯突出物體的特徵

2、能有效解決對角度照射陰影問題

3、結構緊湊設計，節省安裝空間。

4、獨特的散熱構造，提高光源穩定性。

5、可選配漫射板，使光線均勻擴散。

應用範圍：

1、高反光或不平整表面缺陷檢測

2、高亮金色手機外殼面板字符檢測

3、高亮IC塑料封裝絲印檢測

4、高速流水線電子元件表面檢測

5、醫用藥品的鋁箔包裝檢測



型號說明：例：ZSP-R120A30-5X

ZSP - R 120 A30 - 5 X
振勝   環型光源 外徑 角度   燈珠圈數 顏色

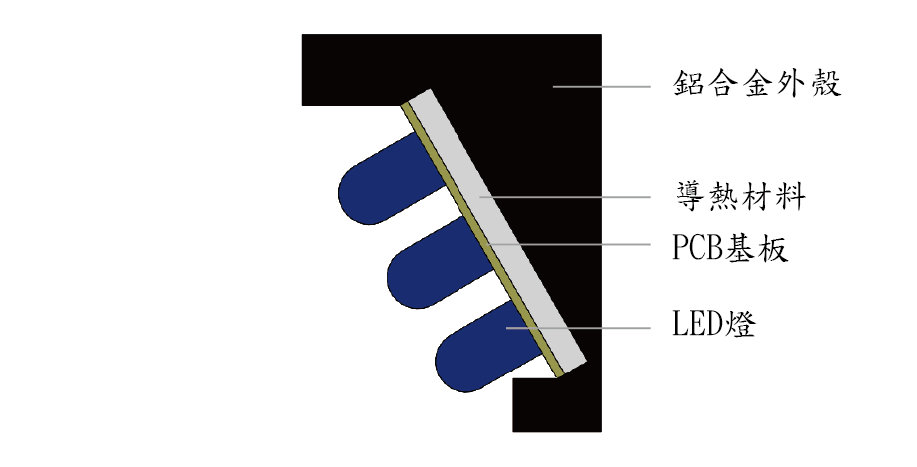

 環型光源結構圖         環型光源照射示意圖

Wideray







Wideray



在機器視覺系統中，光源的作用主要體現在：

1.突出測量特徵，簡化影象處理演算法。

2.克服環境光的干擾，提高影象信噪比。

3.提高視覺系統的定位、測量、識別精度，以及系統的執行速度。

4.降低系統設計的複雜度。

項 次

型 號

(點選型號開啟尺寸圖)

 尺寸規格 電壓/功率 燈珠排數 角度
外徑 內徑 鎖孔P.C.D
1 ZSP-R26A00-X 26 10 20 24V/0.2W 24V/0.4W 1 0°
2 ZSP-R35A00-2X 35 12 24 24V/0.6W 24V/1W 2
3 ZSP-R43A00-2X 43 15 28 24V/0.7W 24V/1.3W 2
4 ZSP-R52A00-2X 52 24 40 24V/0.8W 24V/1.5W 2
5 ZSP-R62A00-3X 62 25 48 24V/0.9W 24V/1.8W 3
6 ZSP-R72A00-3X 72 32 60 24V/1W 24V/1.9W 3
7 ZSP-R96A00-4X 96 40 76 24V/2.5W 24V/4.8W 4
8 ZSP-R120A00-5X 120 60 90 24V/3.6W 24V/7W 5
9 ZSP-R160A00-6X 160 80 126 24V/8W 24V/14W 6
10 ZSP-R42A15-2X 42 15 28 24V/0.4W 24V/1W 2 15°
11 ZSP-R50A15-2X 50 26.6 40 24V/1.2W 24V/1.6W 2
12 ZSP-R52A15-2X 52 24 40 24V/1.2W 24V/1.6W 2
13 ZSP-R62A15-3X 62 25 48 24V/2.4W 24V/3W 3
14 ZSP-R72A15-3X 72 32 60 24V/2.8W 24V/4W 3
15 ZSP-R96A15-4X 96 48 76 24V/3.6W 24V/6W 4
16 ZSP-R42A25-2X 42 16 28 24V/0.7W 24V/1.3W 2 25°
17 ZSP-R42A30-2X 42 20 30 24V/0.5W 24V/1W 2 30°
18 ZSP-R52A30-2X 52 24 40 24V/0.6W 24V/1.2W 2
19 ZSP-R62A30-3X 62 24 48 24V/1.2W 24V/2W 3
20 ZSP-R72A30-3X 72 36 60 24V/1.5W 24V/1.8W 3
21 ZSP-R96A30-4X 96 48 76 24V/2.8W 24V/5W 4
22 ZSP-R120A30-5X 120 60 90 24V/5W 24V/8W 5
23 ZSP-R150A30-5X 150 94 126 24V/6W 24V/10W 5
24 ZSP-R180A30-4X 180 126 160 24V/10W 24V/18W 4
25 ZSP-R250A30-5X 250 190 220 24V/20W 24V/36W 5
26 ZSP-R60A45-3X 60 30 48 24V/1W 24V/1.6W 3 45°
27 ZSP-R72A45-3X 72 40 60 24V/1.5W 24V/2.8W 3
28 ZSP-R80A45-3X 80 48 65 24V/1.6W 24V/3W 3
29 ZSP-R92A45-4X 92 52 70 24V/2.6W 24V/3.5W 4
30 ZSP-R96A45-2X 96 64 80 24V/2W 24V/3.2W 5
31 ZSP-R120A45-5X 120 70 96 24V/3.8W 24V/6W 5
32 ZSP-R150A45-4X 150 106 126 24V/4.6W 24V/8W 4
33 ZSP-R220A45-5X 220 170 195 24V/8.2W 24V/9.6W 5
34 ZSP-R48A60-2X 48 22 38 24V/0.8W 24V/1.2W 2 60°
35 ZSP-R52A60-2X 52 24 40 24V/1W 24V/1.6W 2
36 ZSP-R62A60-3X 62 30 48 24V/1.2W 24V/2W 3
37 ZSP-R74A60-2X 74 43 60 24V/1.6W 24V/2.4W 2
38 ZSP-R88A60-3X 88 60 75 24V/2.2W 24V/2.8W 3
39 ZSP-R96A60-3X 96 60 76 24V/2.4W 24V/4W 3
40 ZSP-R120A60-3X 120 90 106 24V/3W 24V/5W 3
41 ZSP-R128A60-4X 128 80 100 24V/4.6W 24V/8W 4
42 ZSP-R180A60-4X 180 132 160 24V/6W 24V/10W 4
43 ZSP-R200A60-5X 200 150 180 24V/7.5W 24V/12W 5
44 ZSP-R72A75-2X 72 48 60 24V/1.8W 24V/2.8W 2 75°
45 ZSP-R62A80-2X 62 35 48 24V/1W 24V/1.8W 2 80°
46 ZSP-R100A80-4X 100 60 80 24V/2W 24V/3.6W 4
47 ZSP-R105A80-3X 105 85 73 24V/2.8W 24V/3.6W 3
48 ZSP-R50A90-X 50 20 45 24V/1.1W 24V/1.5W 1 90°
49 ZSP-R66A90-X 66 36 60 24V/1.2W 24V/1.83W 1
50 ZSP-R70A90-X 70 38 64 24V/1.2W 24V/1.8W 1
51 ZSP-R85A90-X 85 53 80 24V/1.3W 24V/2.5W 1
52 ZSP-R100A90-X 100 70 95 24V/1.4W 24V/2.6W 1
53 ZSP-R140A90-X 140 104 134 24V/2.5W 24V/2.8W 1
54 ZSP-R215A90-X 215 180 206 24V/4.8W 24V/5.2W 1
